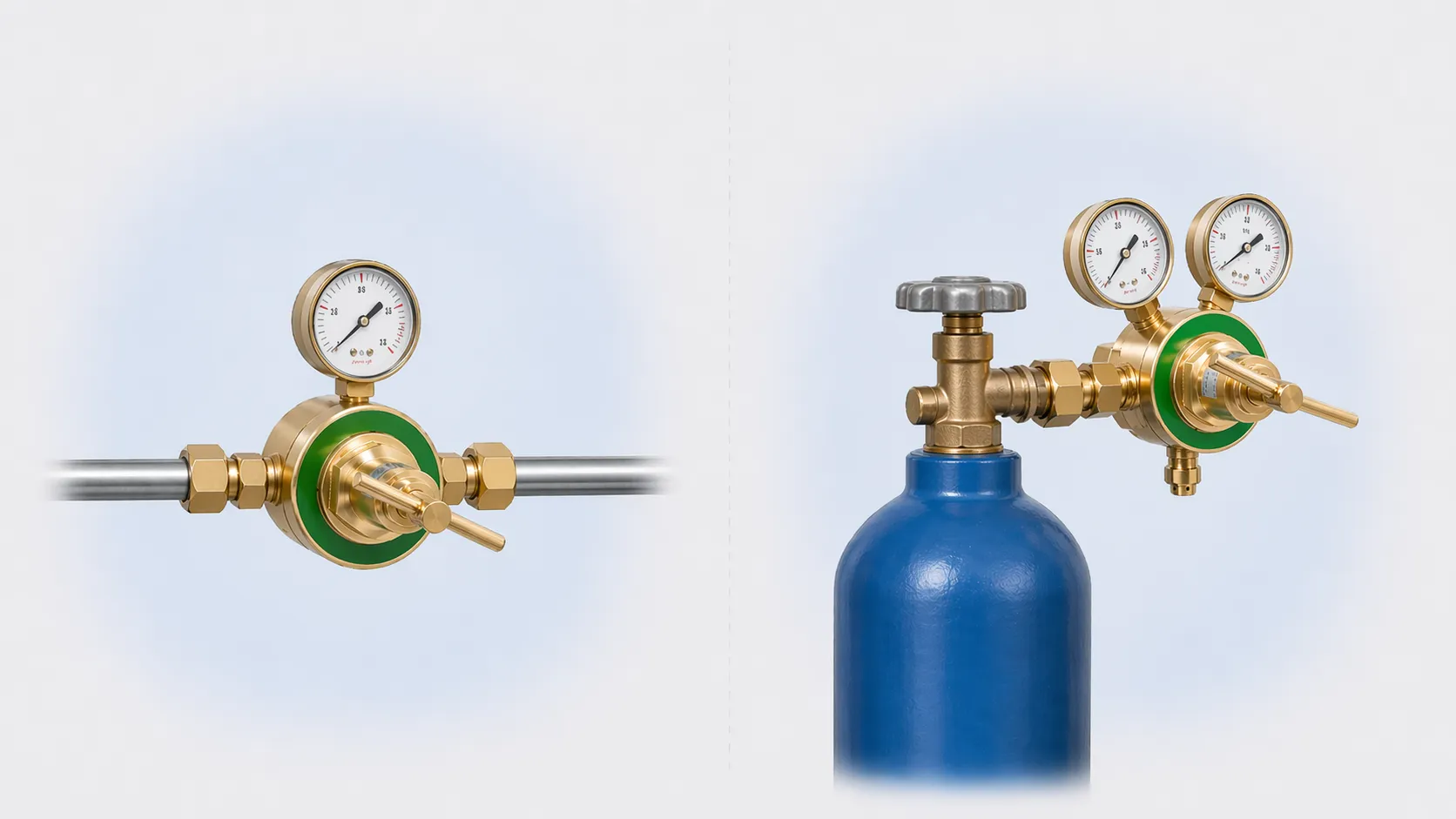

Чем линейные регуляторы отличаются от баллонных?

Основное различие между этими устройствами: расположение в газовой системе и параметры входного давления.

Что такое баллонные регуляторы

Баллонные регуляторы крепятся непосредственно на вентиль баллона. Они рассчитаны на экстремально высокое входное давление (до 200–300 бар) и оснащены специальными входными фитингами (например, DIN 477).

Что такое линейные регуляторы

Линейные регуляторы устанавливаются в газовой линии после источника газа - например, после баллонного редуктора или в распределительной системе. И задача уже иная - не первичное снижение давления, а точная стабилизация и поддержание на заданном уровне в конкретной точке системы. Линейные регуляторы работают уже с предварительно сниженным и относительно стабильным давлением, они обеспечивают более высокую точность регулирования.

Ключевые отличия линейных и баллонных регуляторов

Основное различие: место установки и выполняемая функция.

Баллонные регуляторы работают на источнике газа и снижают давление с высокого уровня до рабочего, имеют соединение для газового баллона того или иного вида, в зависимости от типа и характера газа.

Линейные регуляторы устанавливаются дальше по системе и обеспечивают точную настройку и стабилизацию давления. Именно поэтому у них нет баллонного соединения.

Также различается характер работы с давлением. Баллонные редукторы рассчитаны на широкий диапазон входного давления, которое меняется по мере расхода газа. Линейные регуляторы работают в более узком диапазоне и обеспечивают высокую точность регулирования. Ещё одно отличие - уровень точности.

Линейные регуляторы минимизируют зависимость выходного давления от колебаний в магистрали. В отличие от баллонных регуляторов, они позволяют выставлять давление с точностью до 0,01–0,1 бар. Это критично для аналитических приборов (хроматографов, масс-спектрометров), где отклонение давления даже на 1% приводит к искажению результатов работы.

Различается и область применения.

Баллонные регуляторы – обязательный элемент первичного снижения давления. Их используют везде, где источником газа служит одиночный баллон или мобильный моноблок.

Линейные регуляторы применяются в качестве второй ступени в разветвленных газовых магистралях и лабораторных сетях. Они необходимы там, где требуется прецизионная (сверхточная) настройка давления непосредственно в «точке потребления» (Point of Use). Линейные регуляторы исключают влияние перепадов давления в основной линии на работу высокочувствительного оборудования (хроматографов, анализаторов).

Когда использовать баллонные регуляторы

Баллонный регулятор подходит для большинства стандартных задач: лабораторные работы, подача защитных газов и использование технических.

Когда использовать линейные регуляторы

Линейный регулятор нужен, когда требуется высокая точность и стабильность давления на конкретном участке системы. Это актуально для аналитического оборудования, хроматографии, полупроводникового производства и других процессов, где критична точность. Часто линейные регуляторы используются в связке с баллонными, дополняя их и обеспечивая более тонкую настройку. В большинстве промышленных систем баллонные и линейные регуляторы работают совместно. Сначала давление снижается баллонным редуктором, после чего линейный регулятор обеспечивает точную стабилизацию на уровне потребителя. Такая схема позволяет добиться максимальной стабильности подачи газа.

Как выбрать подходящий вариант

Линейные и баллонные регуляторы дополняют друг друга и выполняют разные функции в газовой системе. Если требуется подключение баллона и базовое снижение давления - используйте баллонный регулятор. Если важна точность и стабильность давления в конкретной точке системы - линейный. В сложных системах оптимально применить оба типа. Также обращайтесь за консультацией к специалистам БК Групп. Мы подберем оптимальное решение под ваш процесс.
